55-tommers videoveggbrakett

Den 55-tommers videoveggbraketten er et presisjonsinstallasjonssystem konstruert for å oppnå perfekt visuell justering. 55-tommers skjermenheter med smal ramme er svært følsomme for jevn søm; standardfester lider ofte av tilbakefjæring etter justering eller posisjonsforskyvninger på grunn av temperatursvingninger. Dette produktet har en finjusteringsmekanisme med to muttere som ikke løsner, og tilbyr et justeringsområde på ±10 mm (vertikalt og horisontalt) og ±6 mm (dybde); den gir taktil, presis kontroll og sikrer null drift når den er låst. Den er ideell for avanserte kommersielle applikasjoner som krever sømløs grafikk, for eksempel TV-studiobakgrunner, storskala digital kunstutstillinger i museer og flaggskipsbutikker med vegger.

Hvorfor en spesiell brakett kreves for 55-tommers videovegger

Produktfordeler

✅ Kompatibel med tung belastning: Fortykkede profiler og forsterkende ribber gir 30 % høyere enkeltpunkts lastekapasitet enn 49-tommers braketter, fri for setninger etter langvarig bruk.

✅Stabile skjøtegap: Uavhengig låsing for hvert panel parret med låsemuttere forhindrer forskyvning forårsaket av temperaturskift og mindre vibrasjoner.

✅Høy installasjonstoleranse: Horisontale boblenivåer forhåndsinstallert på tverrbjelker og styreskråninger på krokinnganger muliggjør enkel montering av tunge 55-tommers paneler.

✅Bred kompatibilitet: Støtter VESA 600×400 mm og 800×400 mm hullmønstre, kompatibel med vanlige merker av 55-tommers videoveggpaneler.

✅ Overlegen værbestandighet: Utendørs pulverlakkering for semi-utendørs bruk.

Materiale og strukturelle spesifikasjoner

Nøkkelsammenligning med 46-tommers og 49-tommers braketter

Kjernefunksjoner

1. Heavy-Duty Pressure-Resistant Frame Customized for Heavy 55-inch Panels

Hovedbjelken bruker 2,8 mm kaldvalset stålplate, og søyletverrsnittet er utvidet til 60×40 mm (30 % større seksjonsareal enn 49-tommers braketten). Designet for en enkeltpanelbelastning på ≥80 kg mens den faktiske panelvekten bare varierer fra 25 til 35 kg, gir den tilstrekkelig sikkerhetsmargin uten bøyning, vridning eller setning under langvarig henging.

2. Høypresisjon 6-veis finjustering med anti-rebound-låsing

Vertikal og horisontal justeringsområde når ±10 mm, justering foran ±6 mm, overlegen 46-tommers og 49-tommers modeller. Den doble anti-løs mutterstrukturen gir tydelig justeringstilbakemelding og null drift etter låsing. Skjøtegap forblir stabile på lang sikt selv med temperatursvingninger fra -10 ℃ til 50 ℃ eller mindre vibrasjoner.

3. Anti-torsjon hjelpekroker for å eliminere stor paneltorsjon

Høye 55-tommers paneler har en tendens til å vri seg horisontalt under sin egen vekt, noe som resulterer i ujevne gaphøyder. To laterale stoppere er installert på baksiden av hvert panel for fullstendig å forhindre vridning, og sikrer høydeforskjell i begge ender av skjøtegap ≤0,3 mm.

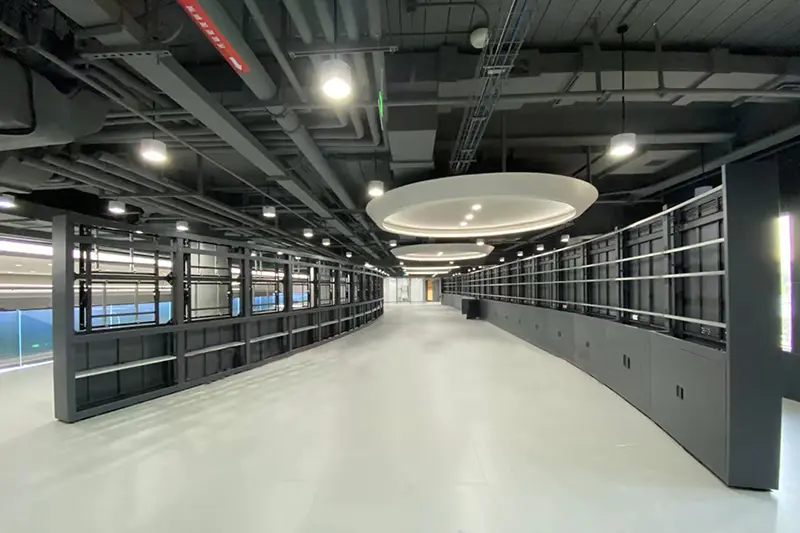

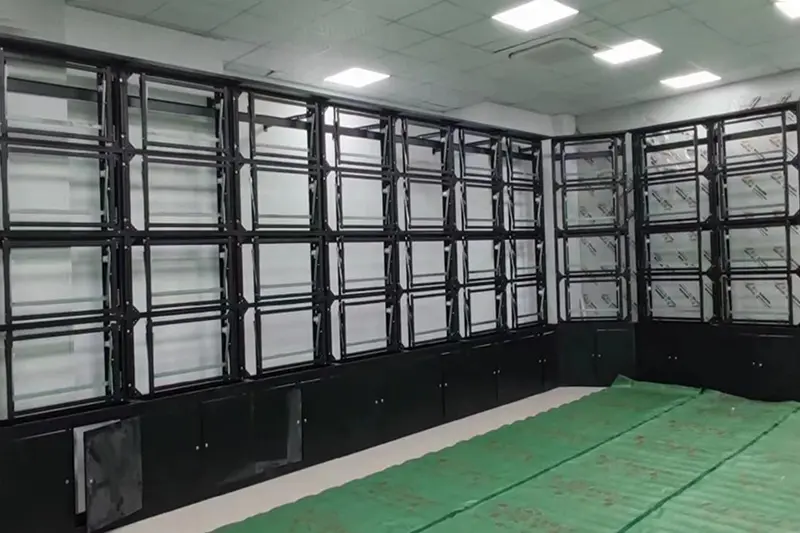

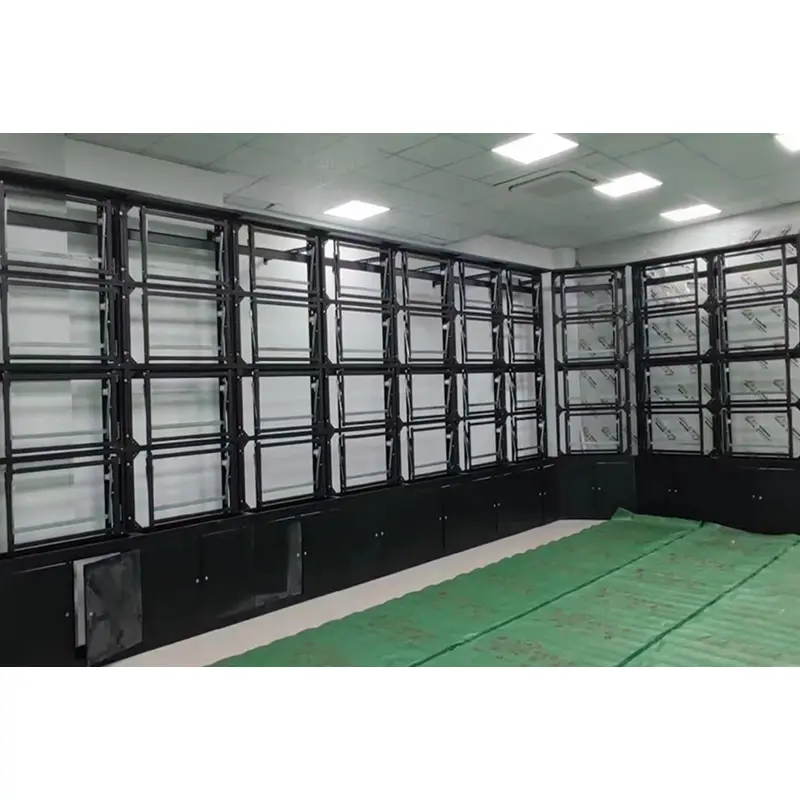

4. Doble monteringsmoduser: Veggmontert og gulvstående

•Veggmontert: For betong- og massive murvegger, festet med M12 ekspansjonsbolter (større enn M10 bolter brukt for 46/49-tommers braketter)

• Gulvstående: Utstyrt med valgfrie kraftige justerbare fotputer og bunnstag for å hindre søyler fra å vippe utover, egnet for steder der veggboring ikke er tilgjengelig

5. Vedlikeholdsdesign for hurtig demontering som kan betjenes av én person

Dobbeltlags øvre og nedre kroker med styreskråninger forbinder hengende plater og tverrbjelker. Paneler kan fjernes ved å løfte 10 mm oppover og deretter trekke utover, og kan betjenes av en enkelt arbeider. Vedlikeholdsåpninger er reservert på brakettens bakside for praktisk kabelplugging og frakopling.

6. Utendørs-grade værbestandighet for semi-utendørs scenarier

Utendørs pulverlakkering består en 120-timers saltspraytest (mot 72 timer for vanlige braketter). Gjelder for semi-utendørs områder som trafikkinformasjonskiosker, utendørs reklameskjermer og takfot på stadioner, motstår rust og falming.

Installasjonstrinn

To arbeidere kreves; installasjon av et sett med 4 paneler tar 2,5–3 timer (30 % lengre enn mindre størrelser på grunn av tyngre vekt)

1. Undersøkelse på stedet

Mål veggdimensjoner, bekreft veggtype (betong/solid murstein/lettvegg), fastsett planløsning (f.eks. 3×3) og merk monteringsposisjoner for rammen.

2. Hovedrammefeste

•Veggmontert: Installer horisontale bjelker (én per rad) festet til vegger med M12 ekspansjonsbolter med avstand ≤600 mm fra hverandre

• Gulvstående: Monter venstre og høyre søyler pluss nederste tverrstivere, fest til bakken med M12 ekspansjonsbolter og forsterk søylene med diagonalstivere

Kalibrer horisontale og vertikale nivåer gjentatte ganger med en nivåmåler for å garantere en stabil base.

3. Monter opphengsplater på forhånd

Fest finjusterende hengende plater til VESA-hullene (600×400 eller 800×400) på baksiden av 55-tommers paneler og hold platene horisontale.

4. Monter panelene en etter en

Start fra den nederste raden, skyv panelkrokene inn i bjelkesporene via styreskråninger og fest bunnlåsene. To arbeidere anbefales å løfte tunge 55-tommers paneler og justere krokene.

5. Presisjonsfinjustering

Juster 6-veis jekkskruer (vertikal/horisontal/front-bak) med den medfølgende sekskantnøkkelen, bruk anti-torsjonsstoppere for å sikre horisontale gap med målskjøtegap ≤0,5 mm.

6. Kabelhåndtering

Før ledninger langs sidekabelløp, separer sterk- og svakstrømskabler, og bruk bakre vedlikeholdsåpninger for senere vedlikehold.

7. Endelig låsing

Stram til doble anti-løs mutre på alle enheter og inspiser den generelle stabiliteten.

8. Oppstartstest

Slå på og feilsøk skjermeffekter; tas i bruk når skjøteytelsen oppfyller kravene.

Applikasjonsscenarier og anbefalte konfigurasjoner

FAQ

Q1: Kan det horisontale nivået på panelene justeres individuelt etter montering?

A: Ja. Hvert panels hengende plate er uavhengig utformet med vertikal og horisontal finjustering; posisjoner kan endres via jekkskruer selv etter installasjon.

Q2: Kan skjøtedimensjoner tilpasses i henhold til forholdene på stedet?

A: Modulær struktur støtter fri kombinasjon av rader og kolonner for å bygge videoveggmatriser av alle størrelser som prosjektet krever.

Spørsmål 3: Vil den 55-tommers videoveggbraketten deformeres eller bli løs ved langvarig, daglig bruk?

A: Førsteklasses stålmaterialer pluss beskyttende belegg forhindrer strukturell deformasjon og løsning under normale innendørsforhold.

Q4: Hvilke verktøy kreves for installasjon?

A: Slagbor/elektrisk hammer (12 mm og 14 mm bor), nivåmåler, 8–10 mm åpen skiftenøkkel, 4 mm/5 mm sekskantnøkkel, målebånd, markør.

Spørsmål 5: Kan 55-tommers braketten brukes om hverandre med 49-tommers / 46-tommers braketter?

A: Utveksling anbefales ikke. 55-tommers paneler veier 30 % mer og står rundt 15 cm høyere med et annet tyngdepunkt. Denne braketten har målrettede oppgraderinger: tykkere hovedbjelke (2,8 mm vs 2,0 mm), bredere søyletverrsnitt (60 x 40 mm vs 50 x 30 mm), større justeringsområde (±10 mm vs ± 6 mm) og M12 ekspansjonsbolter (vs. M10). Dedikerte modeller anbefales på det sterkeste.
