LCD video veggfeste

LCD-videoveggfestet er et modulært metallstøttesystem spesielt designet for LCD-videovegger, mye brukt i skjøtescenarier med flere skjermer, inkludert sikkerhetsovervåking, konferansesentre, kommersiell reklame og trafikkkommandosentre. Laget av høystyrke kaldvalsede stålplater med presisjons finjusteringsmekanismer, støtter den veggmontert og gulvstående installasjon, med uavhengig justering for hvert panel for å sikre jevne skjøtespalter og flat overflate. Direkte levert av produsenten, OEM-tilpasning er tilgjengelig.

Tre kjernetekniske smertepunkter løst

1. Ujevne skjøtegap – 6-veis finjustering, minimumsavstand opptil 0,5 mm

2. Langvarig henging – bunnbærende braketter + flerpunkts kraftlager, ingen deformasjon innen 8 år

3. Vanskelig vedlikehold – Uavhengig demontering for enkeltpanel, utskifting innen 90 sekunder

Guide for valg av modell

Hvorfor velge vårt LCD-videoveggfeste?

1. 6-veis finjustering for nøyaktig kontroll av skjøtegap

Utstyrt med vertikale, horisontale og front-back 6-veis justeringsmekanismer for trimming etter installasjon. Selv med ±5 mm veggboringsfeil, kan skjøtegap reduseres til 0,5–1,5 mm (avhenger av tykkelsen på skjermkanten).

Justeringsområde:

•Vertikal:±8mm

•Horisontal:±8mm

•Foran-bak:±5mm

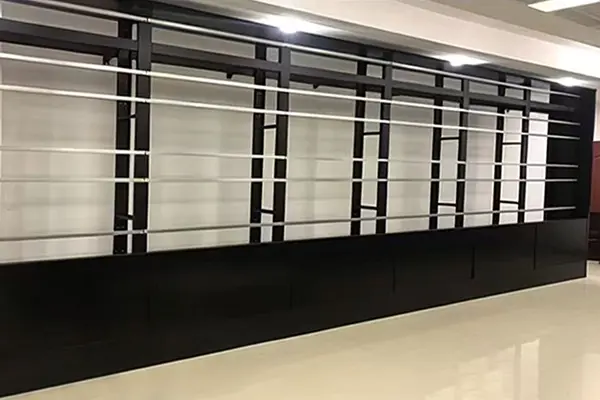

2. Modulær ramme for fleksibel layout

Delt monteringsramme med presisjonsposisjoneringslåsstøtter:

• Landskapsoppsett med én rad (1×N)

•Matrixoppsett med flere rader (M×N)

•Spleising av stående skjerm (for digital skilting)

•Blandet landskap og stående layout

Maks enkelt søylehøyde: 4m (ca. 6 stk 46"/ 4 stk 55" paneler)

Ubegrenset horisontal utvidelse via flere kolonnesett side ved side

3. Uavhengig demontering for uanstrengt vedlikehold

Hvert panel er festet med separate kroker. For defekt panelbytte eller inspeksjon av bakre ledninger:

✅Ingen behov for å demontere tilstøtende skjermer

✅Enkeltpersons demontering innen 90 sekunder

✅Ingen innvirkning på den generelle veggstabiliteten

4. Bunnlastbraketter forhindrer henging

Et enkelt 55" panel veier opptil 35 kg. Vanlige fester er utelukkende avhengige av bakre henging, utsatt for forovertilt og bunnfall etter langvarig bruk.

Dette festet legger til bunnlastbraketter for å fordele panelvekten til tverrbjelker, med en sikker enkeltpanels lastekapasitet på 80 kg og null deformasjon innen 8 år.

5. Skjult kabelhåndtering for pent utseende

Dedikerte kabelføringskanaler reservert i rammen for separerte ledninger med sterk og svak strøm:

HDMI-kabler, nettverkskabler og strømkabler følger med

Ingen synlige ledninger på forsiden av videoveggen

Samsvar med standarder for brannkontroll og sikkerhetsinspeksjon

6. Doble installasjonsmoduser passer til alle veggtyper

Tekniske parametere

Installasjonstrinn (veggmontert for referanse)

2 arbeidere kreves; en 4-panels videovegg tar rundt 2 timer

Veggmontert installasjonstrinn

1. Måling og plassering: Marker boreposisjoner på veggen per skjøteoppsett, kalibrer med nivåmåler

2. Fest tverrbjelker: Installer horisontale tverrbjelker (1 per rad) med M10/M12 ekspansjonsbolter, avstand ≤600 mm

3. Forhåndsinstaller hengeplater: Fest finjusterende hengeplater til bakre VESA-hull på skjermene, sørg for horisontal justering

4. Monter skjermer: Start fra nederste rad, skyv skjermkrokene inn i tverrbjelkespor og fest låsene

5. Finjuster skjøtegap: Juster 6-veis jekkskruer med unbrakonøkkel for å smale mellomrom til ≤1,0 mm

6. Kabelhåndtering: Før alle kabler inn i ledningstrau og stram til anti-løse skruer

7. Power-on Test: Sjekk bildekontinuitet, tas i bruk etter bekreftelse

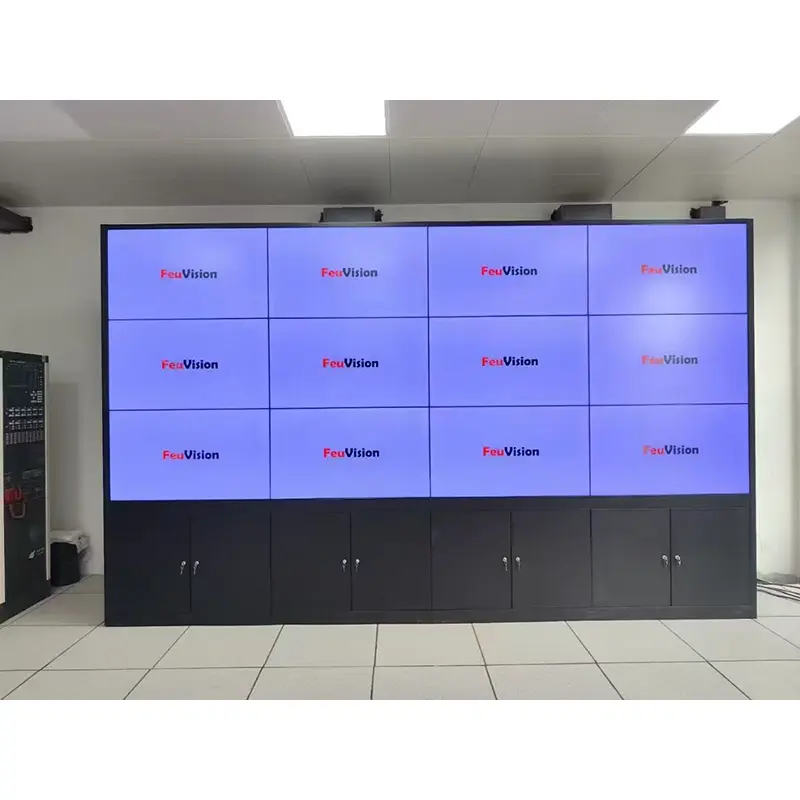

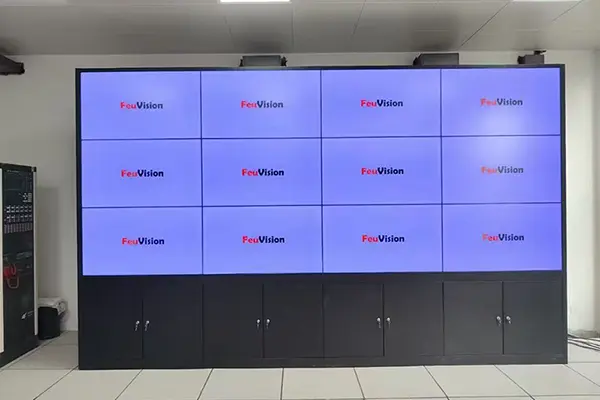

Gulvstående installasjonstrinn

1. Sett sammen søyler: Koble til venstre og høyre søyler med nedre kryssstiver, installer justerbare fotputer

2. Nivåjustering: Roter fotputene for høydejustering, kalibrer med nivåmåler

3. Legg til diagonalstiver: Obligatorisk diagonalavstivning for høyder over 2m for forsterkning

4. Skjermmontering: Følg trinn 3–5 i veggmontert prosedyre

5. Endelig låsing: Stram alle koblingsbolter og slå på for testing

Gjeldende scenarier

Sammenligning med tradisjonelle fester

FAQ

Q1: Hvilke størrelser på videoveggpaneler passer dette festet?

A: Kompatibel med mainstream 46", 49" og 55" videoveggpaneler. For andre størrelser (43", 65"), sjekk våre dedikerte modeller eller kontakt for tilpasning.

Q2: Er det plagsomt å bytte ut delvis defekte paneler?

A: Uavhengig hengende design tillater separat demontering av enkeltpaneler uten å påvirke stabiliteten til hele videoveggen.

Q3: Kan festet passe til buede LCD-skjøtepaneler?

A: Standard videoveggfester har flat struktur. Buede adaptere kreves for buede LCD-paneler. Gi krumningsradius og skjøteradian for tilpasset behandling av buede armer.

Q4: Hva er den maksimale skjermlastkapasiteten og sikkerhetsfaktoren?

A: Designet enkeltpanels belastningskapasitet: 80 kg (destruktiv testbelastning ≥ 160 kg), sikkerhetsfaktor ≥ 2,0. Det tyngste mainstream 55” panelet er ca 30 kg, 65” opp til 45 kg, begge langt under designgrensen. Kontroller fortsatt den faktiske lastekapasiteten til veggen eller bakken før installasjon.

Q5: Hvordan velge mellom veggmonterte og gulvstående typer?

EN:

• Betong / solid murvegg→ Veggmontert (lav kostnad, plassbesparende)

•Glass / marmor / lett stålkjølvegg (ingen boring tillatt)→ Gulvstående (ingen dekorasjonsskader)

•Mobilbruk på flere steder→Mobilt vognfeste (med hjul)

Q6: Er den kompatibel med skjermer fra andre merker (Samsung/LG/BOE)?

A: Ja. VESA-monteringshull dekker 200×200 mm til 800×600 mm, kompatibel med over 95 % av 46–55” kommersielle videoveggpaneler på markedet. Adapterplater eller tilpasset maskinering tilgjengelig for spesielle hullmønstre.
