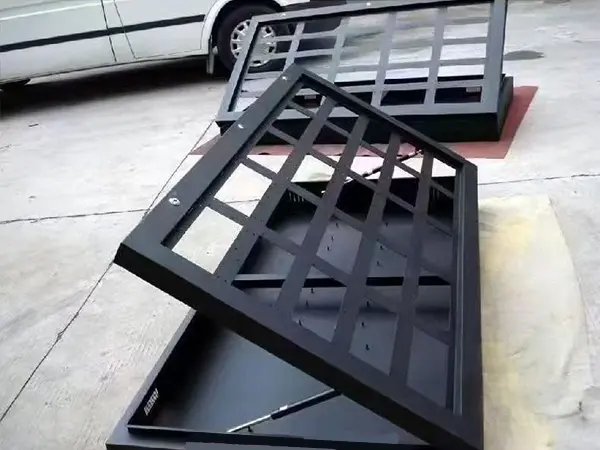

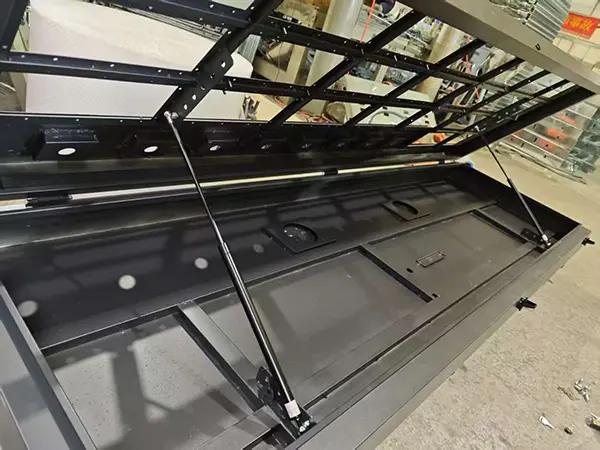

Hydraulisk mekanisk støttestativ av metallplater

Et hydraulisk mekanisk støttestativ av metall er en støtteanordning med en hoveddel av metall integrert med hydrauliske løftefunksjoner. Den er mye brukt i scenarier som krever høy stivhet, flathet og mikrojusteringspresisjon, for eksempel presisjonsmaskinverktøy, testutstyr, automatiserte produksjonslinjer og medisinsk bildebehandlingsutstyr.

Sammenlignet med tradisjonelle sveisede støtter i støpt eller seksjonert stål, har platestativ lav vekt, pent utseende, fleksibel designbarhet og attraktiv overflatefinish. Stativet drives av hydrauliske sylindre og muliggjør fin høydejustering av lagerplattformen. Sammen med presisjonsstyreskinner eller styrestolper, garanterer den vertikalitet og stabilitet under løfting.

Hvorfor velge vårt hydrauliske støttestativ for platemetall

Materiale og strukturelle egenskaper

Hoveddelen er formet ved å bøye en enkelt kaldvalset stålplate, med jevne og faste sveiser, som gir langt bedre integritet enn skjøtede rammer. Overflaten er belagt med beskyttende spraymaling, motstandsdyktig mot støt og oksidering, og ikke utsatt for riper eller rust ved daglig bruk.

Innebygde forseglede hydrauliske kraftkomponenter tar i bruk overlegen tetningsteknologi for å forhindre lekkasje under trykk. Slitasjebestandige foringer monteres på bevegelige skjøter for moderat løfte- og skyvedemping. Kraften er jevnt fordelt over hele enheten, og den utvidede basen forbedrer plasseringsstabiliteten ytterligere.

Prosess fordeler

1.Dannes ved å bøye en enkelt kaldvalset stålplate for å redusere sveisesømmene

2.Doble forsterkende ribber på viktige belastningsbærende posisjoner

3. Bøyestruktur oppnår stivhet nær støpte deler ved samme vekt

Sammenligning med tradisjonelle prosesser

Tekniske parametere

Produktfordeler

1. Høykostnads ​​ytelse:

Sammenlignet med støpte eller maskinerte støtter har platestrukturer lave støpekostnader og er økonomiske for små batchproduksjoner.

2. Fleksibel design:

Tilpassbar kontur, hull og unngåelsesutskjæringer i henhold til kundens utstyrslayout, egnet for ikke-standardutstyr.

3. Arbeidsbesparende operasjon:

Hydraulisk kraftassistanse muliggjør løfting av tung last med bare noen få kilo håndkraft, og erstatter tungvint skrujustering.

4. Sterk miljøtilpasningsevne:

Sprayede eller rustfrie stålversjoner oppfyller krav til renslighet og anti-korrosjon for elektronikk, medisinsk og næringsmiddelindustri.

5. Enkelt vedlikehold:

Standard universal hydrauliske tetninger; metallplatestruktur har ingen komplekse interne komponenter med lav feilrate.

Applikasjonsscenarier

Støtte for industrielt verkstedkontrollutstyr, løfteplassering av store konferanseskjermer, utstillingsdisplay bærende stativer, maskinrom instrumentbraketter, faste rammer for supermarkeds intelligente terminaler, multifunksjonell displaymontering for kontorer.

Installasjonstrinn

✅Plasser stativet på flatt underlag eller utstyrsbase, juster fire støtdempende fotputer for å nivellere plattformen (bruk et vater).

✅Koble til hydrauliske rørledninger (elektriske pumper trenger strømforsyning), luft ut luft: løft opp og ned fullt slag 2–3 ganger manuelt eller elektrisk.

✅Heist målutstyr eller arbeidsstykker på plattformen, festes via T-spor eller gjengede hull.

✅Løft til målhøyde med håndhjul eller knapper, lukk låseventilen eller trekk til den mekaniske låsemutteren.

✅Inspiser plattformens synking; tas i bruk hvis det ikke er noe tydelig fall innen 30 minutter.

Igangkjøringsnotater

.Utlufting er obligatorisk ved første gangs bruk, ellers kan løfting sette seg fast eller riste.

.Bekreft at strømspenningen samsvarer med elektriske modeller (220V / 380V).

. Stram alle utstyrets festebolter for å hindre forskyvning.

.Første utskifting av hydraulikkolje: etter 500 timers drift.

Regelmessig inspeksjon: Kontroller hydraulikkoljenivået og tetningsdeler hver 3. måned.

Viktige forskjeller fra tradisjonelle støpte/sveisede støtter

Ofte stilte spørsmål (FAQ)

Q1: Er den hydrauliske platestøtten sterk nok sammenlignet med støpte støtter?

A: Med rimelig bøynings- og forsterkende ribbedesign, oppnår metallplater stivhet nær støpte deler med lik vekt. Den tilfredsstiller fullt ut laster på 300 kg til 2 tonn. For belastninger over 3 tonn anbefales sveiset stål eller støpte løsninger.

Q2: Kan ikke-standardstørrelser eller former tilpasses?

A: Ja. Gi 3D-tegninger eller håndtegnede skisser, så fullfører vi plateutbretting og styrkeverifisering. Konvensjonell tilpasset ledetid er 7–15 dager.

Spørsmål 3: Må regelmessig kalibrering utføres?

A: Etter første installasjon og utjevning, inspiser bare horisontalt nivå hvert halvår uten kraftig støt. Ingen spesiell kalibrering er nødvendig for det hydrauliske systemet.

Q4: Hvor lang tid tar full montering?

A: Komponenter er tydelig klassifisert; full montering kan raskt fullføres ved å følge monteringsanvisningen.
